3-5. واحد روغن کاری CNC , تعمیر cnc
3-5-1. مکان هایی که باید روغن کاری شوند.
- 4 محل تحمل در حرکت خطی محور X
- 4 محل یاتاقان در حرکت خطی محور Z
- 1 محل ساچمه ای در محور X و 2 محل یاتاقان نگهدارنده
- 1 محل ساچمه ای در محور Z و 2 محل یاتاقان نگهدارنده
- 2 محل پست ابزار TURRET

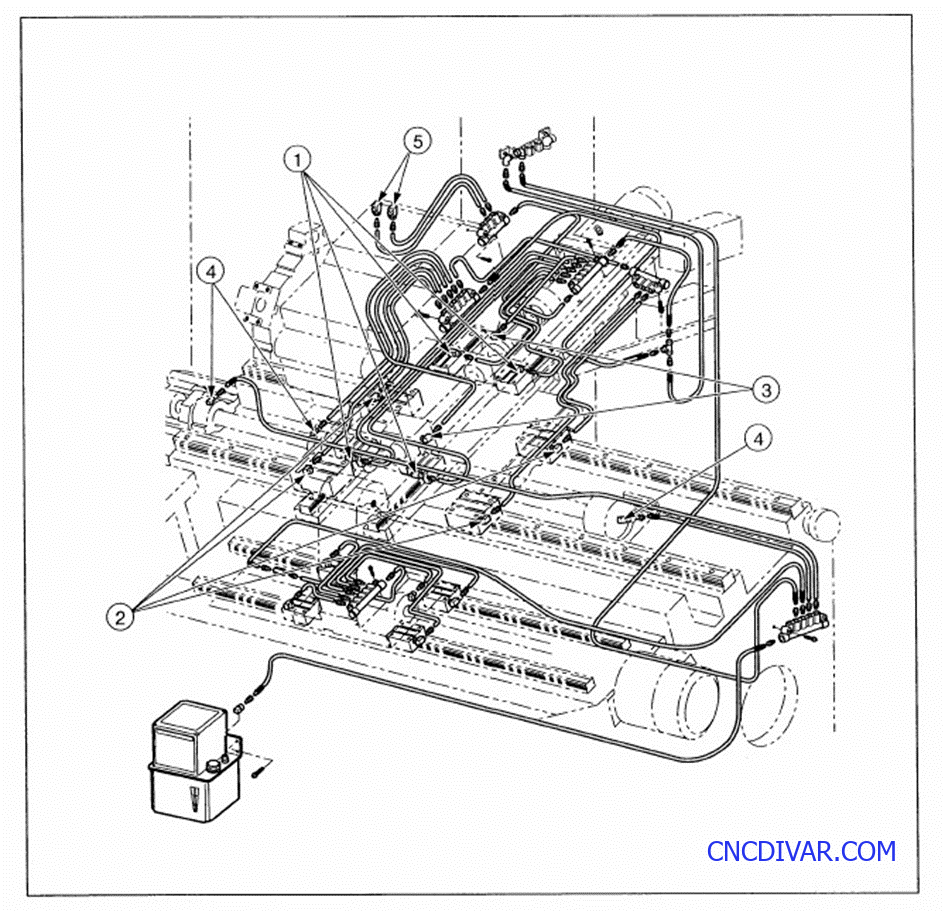

شکل 5-57 مکان هایی که باید روغن کاری شوند
3-5-2. واحد روغن کاری را تمیز کنید.
- ساختار واحد روغنکاری

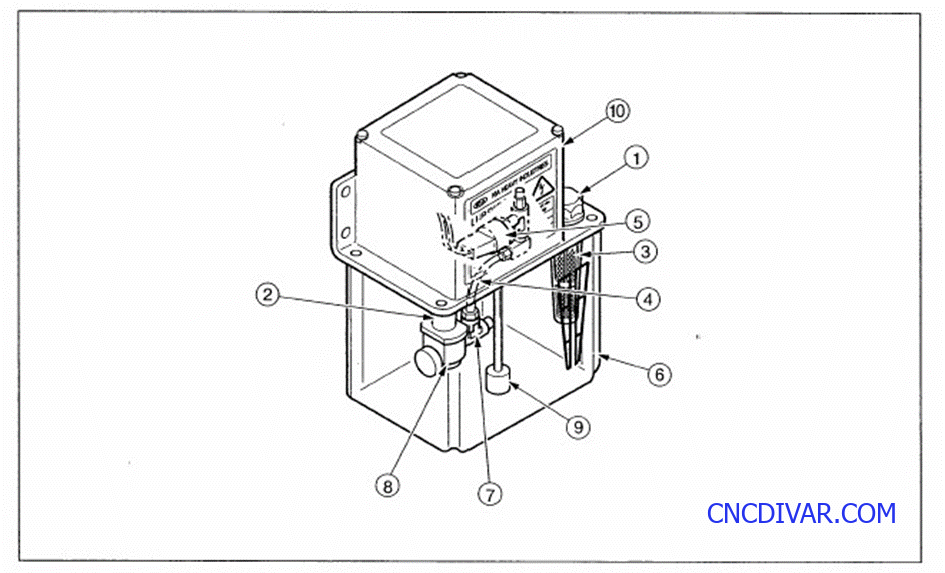

شکل 5-58 ساختار واحد روغن کاری
جدول 5-5. لیست قطعات واحد روغن کاری
| No. | نامگذاری | تعداد | مدل | تذکر
|
| 1 | درپوش روغن | 1 | ||
| 2 | راهنمای شیفت | 1 | ||
| 3 | فیلتر | 1 | ||
| 4 | شیلنگ | 1 | Ø 6(Ø 0.024) | mm(in) |
| 5 | سوئیچ فشار | 1 | ||
| 6 | مخزن نفت | 1 | 1800cc(0.47 gal) | |
| 7 | شیر تسکین | 1 | ||
| 8 | پمپ دنده ای | 1 | See next page. | |
| 9 | سوئیچ شناور | 1 | ||
| 10 | موتور | 1 | 15W(0.02HP) 2P |
- استفاده از پمپ و موتور روغن روانکاری
- پمپ
| مورد | مشخصات
|
| تخلیه | 100cc/min (0.02 gal/min) 50/60Hz |
| حداکثر فشار تخلیه | 8 kgf/cm2(0.8MPa) |
| ولتاژ | AC 110V(10) |
| فرکانس | 50/60Hz |
B . موتور
| مورد | مشخصات
|
| باتری | 15W (0.02HP) |
| قطبیت | 2P |
| ولتاژ | 110V |
| فرکانس | 50/60Hz |
| جریان نامی | 1.0/1.2 A |
| شماره انقلابی | 3000/3600 rpm |
C . تمیز کردن واحد روغنکاری
ابزار مورد استفاده: آچار 5 میلیمتر، + درایور
- برق را خاموش کنید.
- پیچ ها را باز کرده و از دستگاه جدا کنید.
- با استفاده از + درایور مخزن را جدا نمایید.
- داخل مخزن را تمیز کنید.
- فیلتر را از درگاه مکش خارج کنید.
- با استفاده از نفت سفید فیلتر را تمیز نمایید.
- با استفاده از هوای فشرده مواد خارجی را از فیلتر خارج کنید.
- ساعت فیلتر را نصب کنید.
- مخزن را متصل نمایید.
- واحد را نصب کنید.
- روغن روان کننده را مورد استفاده قرار دهید.
در ادامه :
- برق را روشن کنید.
بررسی کنید که قسمت متحرک با روغن روان کننده مرطوب شده است.
|
احتیاط! |
| هنگام تمیز کردن پمپ، روغن های ریخته شده روی زمین را تمیز کنید. در غیر این صورت ممکن است باعث آسیب دیدگی تعمیرکار cnc شود. |
3-5-3. روغن روان کننده را تخلیه نمایید.
- دوره تخلیه
1 زمان تخلیه روغن روی 10 ثانیه یک بار تنظیم شده است.
شماره : TOO= 10000
- دوره تخلیه روغن روی 20 دقیقه یک بار تنظیم شده است.
شماره: TOO= 1200000
2) تنظیم دوره تخلیه
برای تنظیم زمان توقف روی 40 دقیقه، باید به صورت زیر عمل کنید.
